• Process start and termination
• Environment variables
• Memory layout
• Shared libraries
• Memory allocation
• setjump and longjump
• Process resource limit

Process Start

int main (int argc, char *argv[])
int main (int argc, char *argv[], char *envp[])

• argc 為 argument count，紀錄參數個數，程式名稱本身為第一個參數
• argv 為 argument vector，會包含各個參數，最後一項是NULL
• envp 為 environment variables，包含此程式的環境變數，最後一項也是NULL

Process Termination

• 正常結束
  • Return from main
  • Calling exit
  • Calling _exit or _Exit
  • Return of the last thread from its start routine(程序的最後一個執行緒返回)
  • Calling pthread_exit from the last thread
• 異常結束
  • Calling abort
  • Receipt of a signal
  • Response of the last thread to a cancellation request(最後一個執行緒回應取消請求)

atexit and exit Function

int atexit(void (*function)(void));
void exit(int status);

• atexit
  • 註冊自定義的 function，再呼叫 exit 前會先執行被註冊的 function
  • 最多可註冊 32 個 function，不過 Linux 有將上限再提高
  • 註冊的 function 是採 stack 機制，後註冊的先執行
• exit
  • 呼叫 atexit 中被註冊的 function
  • 清理關閉 standard I/O library
  • fclose() all stream,remove tmpfile()
• _exit and _Exit
  • 不做其他處理直接結束，I/O 的 buffer 不會被 flush 就會中斷

/* atexit example */
#include <stdio.h>      /* puts */
#include <stdlib.h>     /* atexit */

void fnExit1 (void)
{
  puts ("Exit function 1.");
}

void fnExit2 (void)
{
  puts ("Exit function 2.");
}

int main ()
{
  atexit (fnExit1);
  atexit (fnExit2);
  puts ("Main function.");
  return 0;
}

/*
result:
Main function.
Exit function 2.
Exit function 1.
*/

Environment Variables

• 一般格式為 name=value
• 相關指令有 env、export
• 使用 $ 從 shell 讀取環境變數

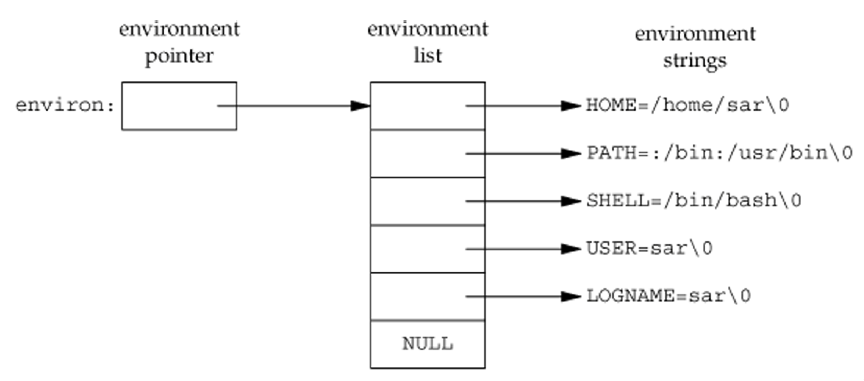

Environment List

• 直接存取環境變數的方法
  • int main(int argc, char *argv[], char *envp[]);
  • extern char **environ;
    • environ is defined as a global variable in the Glibc source file posix/environ.c

extern char **environ;
int main(int argc, char *argv[])
{
  int count = 0;

  printf("\n");
  while(environ[count] != NULL)
  {
    printf("[%s] :: ", environ[count]);
    count++;
  }
  return 0;
}

Environment Function

#include <stdlib.h>

char *getenv(const char *name);
int putenv(char *string);
int setenv(const char *name, const char *value, int overwrite);
int unsetenv(const char *name);
int clearenv(void);

• getenv 給環境變數名稱，取得值，error on NULL
• putenv 參數 string 格式為 name=value ，如果環境變數名稱不存在，則新建並加入環境變數中，若變數已存在，則修改變數值。return nonzero if OK,zero on error
• setenv 基本上跟 putenv 功能一樣，不過參數 overwrite nonzero 時會覆寫數值，zero 時則不會
• unsetenv 從環境變數中移除指定名稱的變數
• clearenv 清除環境變數中所有的 name-value pairs，並將 global variable environ 設為 NULL

Environment List Operations

• 刪除變數
  • 將 list 中該 string 指標指向的空間釋放，其他指標往後指一個
• 修改變數
  • 如果新值佔用空間不大於舊值，直接覆寫舊的
  • 如果新值佔用空間大於舊值，重新分配一塊空間給新值，並將指標指向新值
• 新增變數
  • 分配一塊更大的空間給整個 list，將舊資料搬移

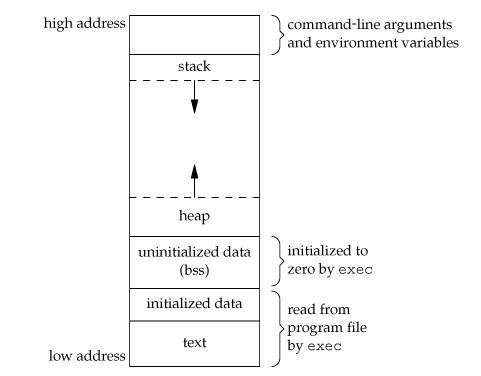

• Text segment
  • 也稱 Code Segment，包含程式碼本身以及可以執行的指令
  • 放在 Memory 中 low level address 的位置，避免被 stack/heap overwrite
  • 此區塊通常是 shareable，例如 shared libraries 會共用一份 text
  • Read-only，避免程式意外修改到當中的 Instruction
• Initialized data segment
  • 此區用於存放 Programmer 自己定義且已經初始化的 static or global variables
  • 又可再細分為 Read-only 和 Read-Write Segment，Read-only Segment 存放帶有 const 宣告的變數，一般變數則很可能在執行期間改變，存放在 Read-Write Segment
• Uninitialized data segment (bss,block started by symbol)
  • 此區用於存放 Programmer 自己定義且未初始化或初始化為零的 static or global variables
  • 程式開始執行前，kernel 會將這些未初始化的變數初始化為零
• Stack
  • 一般和 heap 對向成長，當 stack 頂端和 heap 頂端碰頭時即為記憶體枯竭
  • function 中的 local variables 存放於此
  • 是一個 LIFO structure，記錄function的堆疊狀況，比如 caller's address，讓 function 結束後可以順利 return。每個 function 都有自己的堆疊空間，不同 function 的變數不會互相干擾
• Heap
  • heap 是個動態分配空間的記憶體區塊，開始於 bss 結束之處，往記憶體高位址成長
  • 可透過 malloc、realloc and free 管理
  • 系統可透過 brk(2)、sbrk(2) 調整區塊大小
  • 一個 process 中的所有 shared libraries 和 dynamically loaded modules 是共用 heap 空間的

• 可以使用 size(1) 指令查看執行檔的各 memory size 分配

shared libraries

• 現今多數 UNIX 支援 shared libraries
• shared libraries 從執行檔中移出了 commom library
• 在記憶體維護一份 library routine 的副本，讓所有 process 可以參照，可以減少每個執行檔對記憶體的需求，但可能會產生一些 runtime overhead
• shared libraries function 可以被攔截取代，但不需要 relink 每個執行檔，然而這也帶來一些安全疑慮
• gcc 編譯時可加上 -static 參數，可明顯見到將所有 libraries 在編譯時直接涵蓋進來，編出來的執行檔會較大

Library Injection

• Functions referenced to shared libraries can be overridden
• 使用 LD_PRELOAD 這個環境變數
• Library injection does not work suid/sgid executables
• 使用 “gcc -o inject1.so -shared -fPIC inject1.c -ldl” 來將自己寫的 inject1.c 編譯成 shared library
• $ LD_PRELOAD=./inject1.so ./getuid 即可看見原來的 getuid() function 被 inject1 攔截取代

//getuid.c

int main()
{
  printf("UID = %d\n", getuid());
  return 0;
}

//injected library, inject1.c

#include <stdio.h>
#include <sys/types.h>

uid_t getuid(void)
{
  fprintf(stderr, "injected getuid, always return 0\n");
  return 0;
}

More on Library Inject

• 在我們 library inject 後還是會希望原來的 library 正常運作，有些 function可以幫助我們達到這個目的
• 使用這些 function 在 gcc 編譯時要加上 -ldl 來連結

#include <dlfcn.h>

void *dlopen(const char *filename, int flag);
char *dlerror(void);
void *dlsym(void *handle, const char *symbol);
int dlclose(void *handle);

• dlopen() 第一個參數為 library 名稱，ex:libc.so.6
• dlopen() 第二參數 flag 包含
  • RTLD_LAZY
  • RTLD_NOW
  • RTLD_GLOBAL
  • RTLD_LOCAL
  • RTLD_NODELETE
  • RTLD_NOLOAD
  • RTLD_DEEPBIND
• 如果同個 library 被 load 超過一次，則會直接回傳相同的 handle
• dlopen() 回傳一個 handle，可用於 dlsym，error on NULL
• dlerror() 回傳最近一次關於 dlopen()、dlsym() 或 dlclose() 遭遇的錯誤，by human readable string
• dlsym() 第一個參數是 dlopen() 回傳的一個 dynamic library handle
• dlsym() 第二個參數數 null-terminated symbol name，也就是被我們攔截覆寫，而我們要呼叫的原始指令
• dlsym() returning the address where that symbol is loaded into memory，所以可以用一個 function pointer 儲存，之後可以調用
• dlclose() 會減少 dynamic library handle 上的 reference count，當減至零，且沒有其他 library 使用其中的 symbol 時，dynamic library 會被 unload
• dlclose() return 0，error on nonzero

/*
inject2.c
gcc -o inject2.so -shared -fPIC inject2.c -ldl
*/

static uid_t (*old_getuid)(void) = NULL; /* function pointer */
uid_t getuid(void)
{
  if(old_getuid == NULL)
  {
    void *handle = dlopen("libc.so.6", RTLD_LAZY);

    if(handle != NULL)
      old_getuid = dlsym(handle, "getuid");
  }

  fprintf(stderr, "injected getuid, always return 0\n");

  if(old_getuid != NULL)
    fprintf(stderr, "real uid = %d\n", old_getuid());

  return 0;
}

Determine Library Injection Possibility

• No SUID/SGID enabled
• Not a statically linked binary，library 若編譯時用 -static 直接靜態編入也無法 inject
• ldd command print shared object dependencies
• nm command list symbols from object files
• strip command discard symbols from object files.

memory allocation functions

#include <stdlib.h>

void *malloc(size_t size);
void free(void *ptr);
void *calloc(size_t nmemb, size_t size);
void *realloc(void *ptr, size_t size);

#include <alloca.h>

void *alloca(size_t size);

• malloc() function allocates size bytes and returns a pointer to the allocated memory
• malloc() memory is not initialized，if size is 0，return NULL
• free() function frees the memory space pointed to by ptr，which must have been returned by a previous call tomalloc()、calloc() or realloc()
• calloc() function allocates memory for an array of nmemb elements of size bytes each and returns a pointer to the allocated memory
• realloc() function changes the size of the memory block pointed to by ptr to size bytes
• allocation 會改變 memory heap 大小，常會以 system call sbrk(2) 處理，但實際上 free space 常保存在 malloc pool，而沒有回到 kernel

• alloca 把空間配置在 caller 的 stack frame 中，所以 programmer 不需要 free() function，在 呼叫 alloca() 的 function return 時，空間會自動被釋放

setjmp and longjmp Function

• C 語言中 goto 這個保留字只能用在同個 function 中，無法跳到其他 function 中的 label
• 為達到跳躍至不同 function 這個目的，我們可以使用 setjmp() 和 longjmp()

int setjmp(jmp_buf env);
void longjmp(jmp_buf env, int val);

• setjmp() save stack context for nonlocal goto
• setjmp() 和 longjmp 可以用來處理函式呼叫後遭遇到 error 或 interrupts
• setjmp() 將 stack context/environment 儲存在 env 中，之後可供 longjmp() 使用
• setjmp() return 0 if called directly, nonzero if returning from a call to longjmp
• longjmp() restores the environment saved by the last call of setjmp(3) with the corresponding env argument
• longjmp() 被呼叫後，程式回到前面 setjmp() 狀態與環境，longjmp() 的第二個參數 val 即是 回到前面 setjmp() 後，setjmp() 的 return value，不為 0 (即使 programmer 把 val 設為 0，longjmp() 會自動回傳 1)

Restoration of Variables

• C 語言中的變數種類:
  • automatic : [auto] int autoVal; 一般宣告預設是這種
  • register : register int regVal; 可能會存放在 register 中
  • vloatile : volatile int volVal; 存放在 memory
• setjmp() 和 longjmp() 時變數的情況:
  • auto variables 不一定，看編譯器決定，gcc 加上 -o 參數做最佳化之後會恢復到 setjmp() 被呼叫時的變數值
  • register variables 會恢復到 setjmp() 被呼叫時的變數值
  • volatile variables 則會保持在 longjmp() 被呼叫時的變數值

Process resource limits

• 每個 process 都有設置資源限制
• 通常 resource limit 由 parents process 繼承

getrlimit and setrlimit Function

#include <sys/time.h>
#include <sys/resource.h>

int getrlimit(int resource, struct rlimit *rlim);
int setrlimit(int resource, const struct rlimit *rlim);

struct rlimit
{
    rlim_t rlim_cur;  /* Soft limit */
    rlim_t rlim_max;  /* Hard limit (ceiling for rlim_cur) */
};
